ROSの便利機能

Updated on: 2019-11-13

トップページ

ROSには多くの便利な機能が用意されています。
ここでは、よく利用するコマンドの一部を紹介します。

roslaunch

ROSの基本操作では、roslaunchの利点について説明しました。
launchファイルはXMLフォーマットであり、いくつかのタグが利用可能となっています。
以下はよく利用するタグです。

nodeタグ

起動するノードを指定します。nodeタグの各属性の意味は下記の通りです。

name
ノードインスタンスの名
pkg
ノードを定義するパッケージ名
type
ノードの実行ファイル名（バイナリーやPythonスクリプト）
output
ノードのstdoutの先：定義しないとstdout（ROS_INFOやstd::coutへの出力等）はターミナルで表示されず、~/.ros/log/に保存されるログファイルだけに出力される。
ターミナルで表示したい場合はscreenにします。

paramタグ

パラメータサーバーにパラメータを設定します。起動されるノードはこのパラメータが利用できます。

paramは<launch>、</launch>の間に入れると、グローバルパラメータになる全ノードが利用できます。
<node>、</node>の間に入れるとプライベートパラメータになり、そのノードだけが利用できます。

各属性は下記の通りです。

name
パラメータ名
value
パラメータの値
type
double, int, string, bool など (一意に決まるときは省略可能)

rosparamタグ

paramタグと同様にパラメータサーバーにパラメータを設定しますが、パラメータの名と値はファイルやコマンドの出力で決まります。
下記のようにYAMLファイルから複雑なパラメータをロードするために便利です。

1
2
3

<rosparam file=
  "$(find crane_plus_hardware)/config/servo_controller_manager.yaml"
 command="load"/>

remapタグ

ノードとトピックをつなぎ変えます。

remapタグの各属性の意味は下記の通りです。

from
変更前のトピック名
to
変更後のトピック名

これを使うことで、ノードとトピックをつなぎ変えることができます。
例えば、下記のような動作計画のノードとロボットのドライバノードがつながっている状態から、新たに衝突回避のノードを加えたいとします。

Before remapping

remapを用いることで、各ノードのソースコードを変更することなく、ノードとトピックの接続だけ切り替えて、動作計画とロボットドライバの間に、衝突回避を追加することができます。

After remapping

rqt_graph

トピックとノードの接続状態を可視化することができます。
ロボットをPCに接続して、マニピュレータの制御とMoveIt!の利用で説明したようにシステムを実行し、その状態で下記コマンドを実行してみましょう。

1

$ rqt_graph

以下の画像のように、ノードとトピックの接続グラフが表示されます。

rqt_graph showing CRANE+ system

rostopic

デバッグなどのため、ROSのトピックに流れているメッセージを確認したいときや、試しにメッセージを送信したいときに、コマンドラインのツールでこれらの処理を行うことができます。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79

$ rostopic list
/attached_collision_object
/camera/camera_info
/camera/image_raw
/camera/image_raw/compressed
/camera/image_raw/compressed/parameter_descriptions
/camera/image_raw/compressed/parameter_updates
/camera/image_raw/compressedDepth
/camera/image_raw/compressedDepth/parameter_descriptions
/camera/image_raw/compressedDepth/parameter_updates
/camera/image_raw/theora
/camera/image_raw/theora/parameter_descriptions
/camera/image_raw/theora/parameter_updates
/collision_object
/crane_plus/command
/crane_plus/follow_joint_trajectory/cancel
/crane_plus/follow_joint_trajectory/feedback
/crane_plus/follow_joint_trajectory/goal
/crane_plus/follow_joint_trajectory/result
/crane_plus/follow_joint_trajectory/status
/crane_plus/state
/crane_plus_gripper/gripper_command/cancel
/crane_plus_gripper/gripper_command/feedback
/crane_plus_gripper/gripper_command/goal
/crane_plus_gripper/gripper_command/result
/crane_plus_gripper/gripper_command/status
/diagnostics
/elbow_servo_controller/command
/elbow_servo_controller/state
/execute_trajectory/cancel
/execute_trajectory/feedback
/execute_trajectory/goal
/execute_trajectory/result
/execute_trajectory/status
/finger_servo_controller/command
/finger_servo_controller/state
/joint_states
/motor_states/dxl_tty1
/move_group/cancel
/move_group/display_contacts
/move_group/display_planned_path
/move_group/feedback
/move_group/goal
/move_group/monitored_planning_scene
/move_group/ompl/parameter_descriptions
/move_group/ompl/parameter_updates
/move_group/plan_execution/parameter_descriptions
/move_group/plan_execution/parameter_updates
/move_group/planning_scene_monitor/parameter_descriptions
/move_group/planning_scene_monitor/parameter_updates
/move_group/result
/move_group/sense_for_plan/parameter_descriptions
/move_group/sense_for_plan/parameter_updates
/move_group/status
/move_group/trajectory_execution/parameter_descriptions
/move_group/trajectory_execution/parameter_updates
/pickup/cancel
/pickup/feedback
/pickup/goal
/pickup/result
/pickup/status
/place/cancel
/place/feedback
/place/goal
/place/result
/place/status
/planning_scene
/planning_scene_world
/rosout
/rosout_agg
/shoulder_flex_servo_controller/command
/shoulder_flex_servo_controller/state
/shoulder_revolute_servo_controller/command
/shoulder_revolute_servo_controller/state
/tf
/tf_static
/trajectory_execution_event
/wrist_servo_controller/command
/wrist_servo_controller/state

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

$ rostopic echo /joint_states
header:
  seq: 12510
  stamp:
    secs: 1495596313
    nsecs:  93947887
  frame_id: ''
name: ['crane_plus_shoulder_flex_joint']
position: [-0.9612946270750019]
velocity: [0.0]
effort: [0.0]
---
header:
  seq: 12511
  stamp:
    secs: 1495596313
    nsecs: 141926050
  frame_id: ''
name: ['crane_plus_moving_finger_joint']
position: [0.5471198143458788]
velocity: [0.0]
effort: [0.0]
---
header:
  seq: 12512
  stamp:
    secs: 1495596313
    nsecs: 125914096
  frame_id: ''
name: ['crane_plus_wrist_joint']
position: [-1.1198059751565181]
velocity: [0.0]
effort: [0.0]
[Ctrl+c]

1
2

$ rostopic pub -1 /block geometry_msgs/Pose2D "{x: 0.2, y: 0.0}"
publishing and latching message for 3.0 seconds

-1を利用すると一回のみ送信します。-1を削除するとrostopicは Ctrl+c を入力するまで送信し続けます。

rosbag

ROSで提供されているrosbagツールを用いると、ROS上で送信、受信されているデータ(メッセージ)を記録・再生することができます。

RViz

ROSでは、RVizという、データ可視化ツール(ビューワ)が提供されています。
今回のセミナーの環境にも、インストールされており、マニピュレータの姿勢等を表示することができます。
ロボットをPCに接続して、マニピュレータの制御とMoveIt!の利用で説明したようにシステムを実行し、その状態で下記コマンドを実行してみましょう。

1

$ rviz

RVizでカメラの制御は以下で行います。

マウスをクリックとドラッグ
青い点を中心にしてカメラの回転
Shift を押しながらマウスをクリックとドラッグ　または　マウスをミドルクリックとドラッグ
青い点を中心にしてカメラをXYで移動する
マウスウィール　または　マウス右クリックとドラッグ
青い点を中心にしてカメラズーム

まずは、RVizにどの座標系でデータを表示するか指定することが必要です。
RViz画面中の「Fixed Frame」の右側でbase_linkを選択します。

Setting the fixed frame

これからRViz上でデータを可視化できます。マニピュレータの姿勢を表示しましょう。
RViz画面中の「add」ボタンをクリックし、開いた選択ウィンドー内で「By display type」タブから「TF」を選択します。

Adding TF to rviz

CRANE+は多くのタスクフレームを持つため、前フレームを表示すると見にくくなります。
左側のパネルで表示されているデータの表示方法等が変更できます。
フレームを少し減らしましょう。

Hiding unwanted TF frames

しかし、タスクフレームが見えてもまだ分かりにくいです。
ロボット自体が見えたらより分かりやすいです。
このためにRVizはロボットモデルの表示ができます。「add」ボタンをクリックし、「RobotModel」を選択します。

Selecting the robot model display

Showing the robot model

レーザーセンサーやロボットの道などのような他のセンサーデータなども表示できます。以下はカメラからのデータを表示する例です。

Selecting the camera image topic

Displaying the camera's output

RVizが正しく表示されない場合

正常にRVizを起動できると、ウインドウ中央部分は、灰色背景にグリッドが表示されます。
これが表示されず、画面が乱れたり、真っ黒になる場合、グラフィックドライバがRVizのOpenGL表示に対応していない可能性があります。
この場合、以下のコマンドで、一時的にOpenGLのハードウェアアクセラレーションを無効にしてRVizを起動し、正しく表示されるか確認して下さい。

1
2

$ export LIBGL_ALWAYS_SOFTWARE=1
$ rviz

正しく表示された場合は、以下のコマンドで、ターミナルを開いたときに、自動的にハードウェアアクセラレーションの無効化設定を行うように設定します。
(次に新たに開いたターミナルウインドウから、設定が有効になります。)

1

$ echo "export LIBGL_ALWAYS_SOFTWARE=1" >> ~/.bashrc

シミュレータ

ロボットハードウェア制御システムの開発には大きな課題があります。
制御ソフトウェアにエラー・バグがある場合、高価なハードウェアを壊す可能性があることです。

そのリスクを防ぐためにシミュレータの利用が強くおすすめします。
ROSでは、Gazeboというシミュレータが基本的に利用されます。

CRANE+のシミュレーションを利用するために、下記のパッケージのインストールが必要です。

1
2

$ sudo apt-get install ros-kinetic-joint-trajectory-controller
$ sudo apt-get install ros-kinetic-effort-controllers

以下の実行でCRANE+のシミュレーションを起動します。

1
2
3

$ cd ~/crane_plus_ws/
$ source devel/setup.bash
$ roslaunch crane_plus_simulation simulation.launch

Simulated CRANE+

Gazeboでカメラの制御は以下で行います。

マウスをクリックとドラッグ
クリックした点を中心にしてカメラをXZで移動する
Shift を押しながらマウスをクリックとドラッグ　または　マウスをミドルクリックとドラッグ
クリックした点を中心にしてカメラの回転
マウスウィール　または　マウス右クリックとドラッグ
クリックした点を中心にしてカメラズーム（注意：シミュレータ世界の座標点なので、遠方をクリックしてズームするとカメラが急に遠くなります）

次にMoveIt!を起動します。新しいターミナルで以下を実行します。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

$ cd ~/crane_plus_ws/
$ source devel/setup.bash
$ roslaunch crane_plus_moveit_config move_group.launch
... logging to /home/username/.ros/log/7b527712-3aa3-11e7-b868-d8cb8ae35bff/
roslaunch-alnilam-3483.log
Checking log directory for disk usage. This may take awhile.
Press Ctrl-C to interrupt
Done checking log file disk usage. Usage is <1GB.

started roslaunch server http://alnilam:33499/

SUMMARY
（省略）
[ INFO] [1494986092.617635076, 141.869000000]: MoveGroup context initialization complete

You can start planning now!

最後に「You can start planning now!」が出力されたら、マニピュレータは利用可能な状態になりました。

MoveIt!は、ROSノードでMoveIt!のAPIを利用することが基本の利用方法です。
しかし、試すだけのためにノードを利用するや手動制御の時、ノードの利用は重い作業です。）
ノードを作成の代わりにROSの基本の可視化ツールRVizも利用できます。

MoveIt!はRViz上でマニピュレータ制御ユーザーインターフェースをプラグインとして提供します。
MoveIt!と同時にインストールされて、CRANE+のMoveIt!パッケージから起動します。
新しいターミナルで以下を実行してRVizのMoveIt!ユーザーインターフェースを起動します。

1
2
3

$ cd ~/crane_plus_ws/
$ source devel/setup.bash
$ roslaunch crane_plus_moveit_config moveit_rviz.launch config:=true

MoveIt! RViz interface

注意：コマンドの最後にconfig:=trueを忘れると、上記画像のようなGUIが表示されません。

RVizでカメラの制御は以下で行います。

マウスをクリックとドラッグ
青い点を中心にしてカメラの回転
Shift を押しながらマウスをクリックとドラッグ　または　マウスをミドルクリックとドラッグ
青い点を中心にしてカメラをXYで移動する
マウスウィール　または　マウス右クリックとドラッグ
青い点を中心にしてカメラズーム

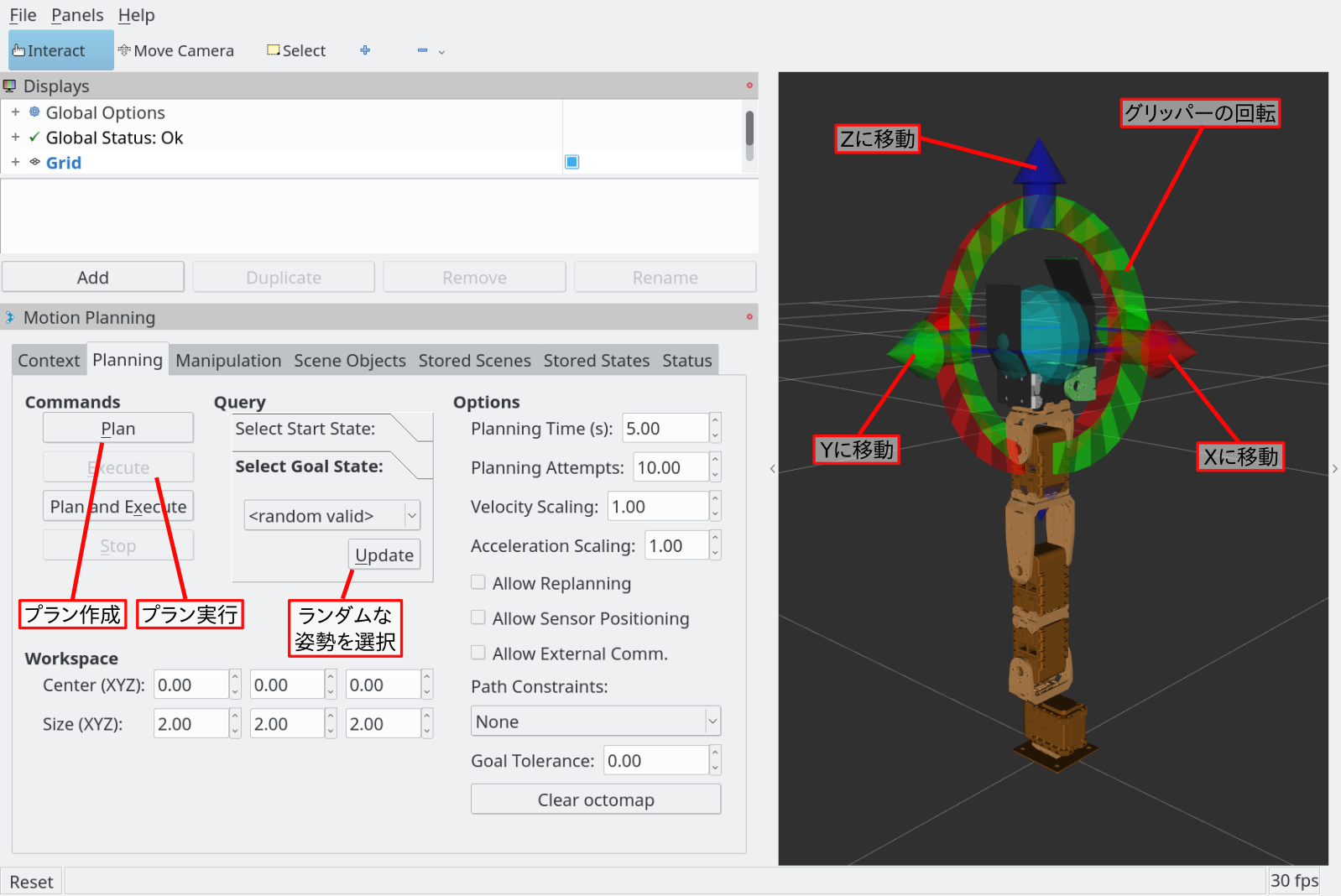

RViz内の「Motion Planning」パネルにある「Planning」タブをクリックして、以下のインターフェースを開きます。

MoveIt! RViz interface

最初のテストとして、マニピュレータをランダムな姿勢に移動しましょう。
Planningタブ内の「Select Goal State」で「<random valid>」が選択されているを確認して、「Update」をクリックします。

MoveIt! RViz random pose

「Plan」をクリックします。MoveIt!が移動プランを計算します。
RVizでロボットが追う経路は表示されます。

MoveIt! RViz random pose plan

プランを実行します。
「Execute」をクリックするとシミュレータ上のマニピュレータが指定した姿勢に移動します。
RViz上でロボットの現在の姿勢が表示され、これも指定したポーズ（すなわちシミュレータ上のロボットのポーズ）に移動します。

MoveIt! RViz random pose execution

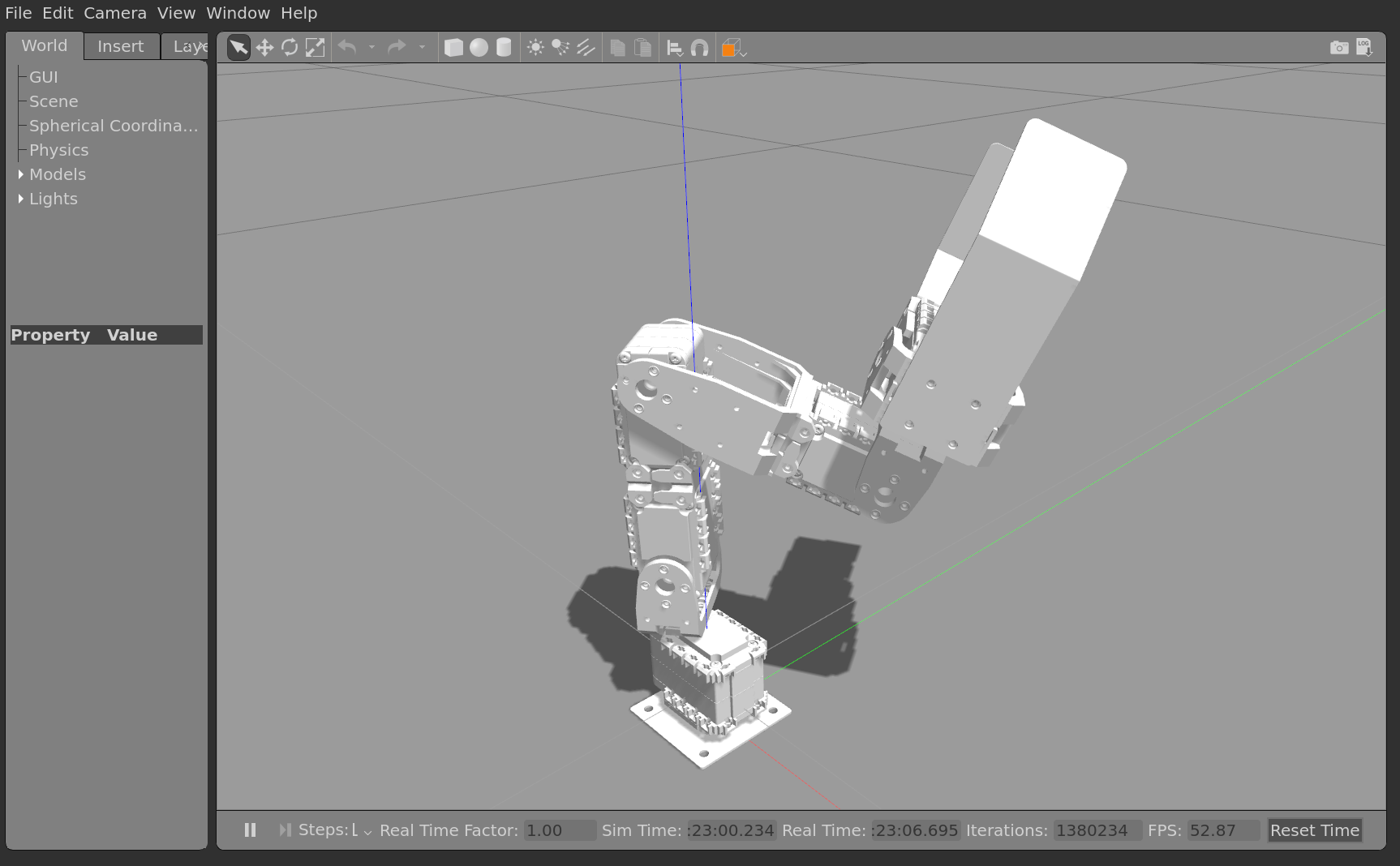

MoveIt! RViz random pose execution in the simulator

ランダムな姿勢に移動できたら、次に手動制御を行いましょう。RViz内でマニピュレータの先端に球体と丸と矢印があります。
以下の方法でこれらを利用してグリッパーの位置と角度が制御できます。

球体をドラッグ
グリッパーの位置を移動する。
丸を回す
グリッパーの角度を変更する。（注意：CRANE+は4DOFのマニピュレータだけなのでグリッパーの角度は上下（緑色の丸）しか変更できない。他の角度変更は無視される。）
矢印をドラッグ
グリッパーの位置を一つの軸だけで移動する。

基本的にMoveIt!のユーザーインターフェースは制御可能な姿勢しか許さないので、時々マニピュレータが移動してくれないことや位置が飛ぶことがあります。

お好みの姿勢にグリッパーを移動して、「Plan」と「Execute」ボタンでマニピュレータを移動しましょう。
シミュレータ上のロボットはグリッパーが指定した位置と角度になるように動きます。

VMWareでGazeboを利用する場合

VMWareでGazeboを利用する場合、Gazeboは一瞬起動した後落ちて下記のエラーが表示されることがあります。

1

VMware: vmw_ioctl_command error Invalid argument.

原因はGazeboとVMWareのOpenGLドライバーの互換性に関する問題です。
下記のコマンドで利用可能なOpenGLフィーチャに制限をかけるとGazeboは起動できます。

1

$ export SVGA_VGPU10=0

同じターミナルでGazeboを起動します。
または、以下のコマンドでターミナルを開いたときに自動的に設定を行うように設定します。
(次に新たに開いたターミナル以降、設定が有効になります。)

1

$ echo "export SVGA_VGPU10=0" >> ~/.bashrc

MoveIt!の可視化

プラニングシーンの可視化

MoveIt!でプラニングを行う際、マニピュレータの周りの物体を考慮する機能があります。
マニピュレータの周りを「planning scene」（プラニングシーン）と呼びます。

プラニングシーンの主な目的はマニピュレータが周りの物体と接触せずに移動することです。
本セミナーは時間制限の上で本機能の説明を詳しくすることはできません。

でも、プラニングシーンを可視化のためにも利用できます。
例えば、ブロックをピッキングする時にブロックがマニピュレータに対してどこにあるかや、下のテーブルの可視化ができます。

マニピュレータの制御とMoveIt!の利用で作成したピック・アンド・プレースノードにプラニングシーンを利用して可視化を追加して本機能をデモします。

まずはヘッダーファイルです。

1
2
3
4
5
6
7

#include <moveit/planning_scene_interface/planning_scene_interface.h>
#include <geometry_msgs/Pose.h>
#include <moveit_msgs/CollisionObject.h>
#include <shape_msgs/SolidPrimitive.h>

#include <string>
#include <vector>

PlanningSceneInterfaceとgripperというMoveGroupのメンバー変数を追加します。

1
2
3

 private:
  moveit::planning_interface::MoveGroupInterface gripper_group_;
  moveit::planning_interface::PlanningSceneInterface scene_;

SetupPlanningScene関数を追加してクラスのコンストラクターから呼びます。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

  PickNPlace(（省略）)
    （省略）
      gripper_group_("gripper") {
    （省略）
    SetupPlanningScene();
    （省略）
  }

  void SetupPlanningScene() {
    ROS_INFO("Setting up planning scene");
    // プラニングシーンを空にする
    std::vector<std::string> objs;
    for (auto o: scene_.getObjects()) {
      objs.push_back(o.first);
    }
    for (auto o: scene_.getAttachedObjects()) {
      objs.push_back(o.first);
    }
    scene_.removeCollisionObjects(objs);

    // シーンにテーブルを追加
    moveit_msgs::CollisionObject table;
    table.header.frame_id = "base_link";
    table.id = "table";
    // テーブルの箱を指定
    shape_msgs::SolidPrimitive primitive;
    primitive.type = primitive.BOX;
    primitive.dimensions.resize(3);
    primitive.dimensions[0] = 1;
    primitive.dimensions[1] = 1;
    primitive.dimensions[2] = 0.1;
    // テーブルの姿勢
    geometry_msgs::Pose pose;
    pose.position.x = 0;
    pose.position.y = 0;
    pose.position.z = -0.05;
    pose.orientation.w = 1;
    table.primitives.push_back(primitive);
    table.primitive_poses.push_back(pose);
    // 追加
    table.operation = table.ADD;
    // テーブルの色
    std_msgs::ColorRGBA colour;
    colour.b = 0.5;
    colour.a = 1;
    // シーンに追加
    scene_.applyCollisionObject(table, colour);

    // テーブルはスポンジキューブに下にあるとしてい
    // （当たってもいいということ）
    arm_.setSupportSurfaceName("table");
  }

スポンジキューブが発券されたらシーンに追加する関数とシーンから削除する関数を追加します。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

  void AddBoxToScene(geometry_msgs::Pose2D const& location) {
    moveit_msgs::CollisionObject sponge;
    sponge.header.frame_id = "base_link";
    sponge.id = "sponge";
    shape_msgs::SolidPrimitive primitive;
    primitive.type = primitive.BOX;
    primitive.dimensions.resize(3);
    primitive.dimensions[0] = 0.04;
    primitive.dimensions[1] = 0.04;
    primitive.dimensions[2] = 0.031;
    geometry_msgs::Pose pose;
    pose.position.x = 0.17;
    pose.position.y = 0.0;
    pose.position.z = 0.015;
    pose.orientation.w = 1;
    sponge.primitives.push_back(primitive);
    sponge.primitive_poses.push_back(pose);
    sponge.operation = sponge.ADD;
    scene_.applyCollisionObject(sponge);
    ros::Duration(1).sleep();
  }

  void RemoveBoxFromScene() {
    std::vector<std::string> objs;
    objs.push_back("sponge");
    scene_.removeCollisionObjects(objs);
  }

把持対象物（スポンジ）が発見されたら時点、上記の関数を利用して可視化します。
下記はDoPickAndPlace関数の最初に追加します。

1

    AddBoxToScene(msg);

下記はDoPickAndPlace関数の終わりに追加します。

1

    RemoveBoxFromScene();

最後に、ピッキングをする際スポンジキューブをマニピュレータに付けて、プレースをする際にマニピュレータから取ることを追加します。
下記はDoPickのGraspの後に追加します。

1

    arm_.attachObject("sponge", "", gripper_group_.getLinkNames());

下記はDoPlaceのReleaseの後に追加します。

1

    arm.detachObject("sponge");

上記はMoveIt!のプラニングシーンに物体を追加・削除します。
これでMoveIt!はテーブルとスポンジキューブに当たらない移動経路を計算します。

そして、プラニングシーンを見るために、RVizを利用します。システムを起動した後、RVizを移動して以下のように「PlanningScene」の可視化を追加します。

Adding planning scene to RViz

以下のようにでピック・アンド・プレースの流れが可視化されました。

Adding sponge cube to scene

Attaching sponge cube to robot

Detaching cube from robot

このソースは以下のURLでダウンロード可能です。

https://github.com/gbiggs/rsj_2017_pick_and_placer/tree/planning_scene_visualisation

プラニング結果の可視化

MoveIt!が計算した移動経路の可視化も可能です。
RVizを利用することで、ノードのソースを変更せずに確認することが可能です。

RVizで「Trajectory」の可視化を追加します。

Adding the trajectory visualisation

Trajectoryのオプションで「Loop Animation」を選択すると、計算された移動経路が繰り返し表示されます。

Trajectory visualisation
